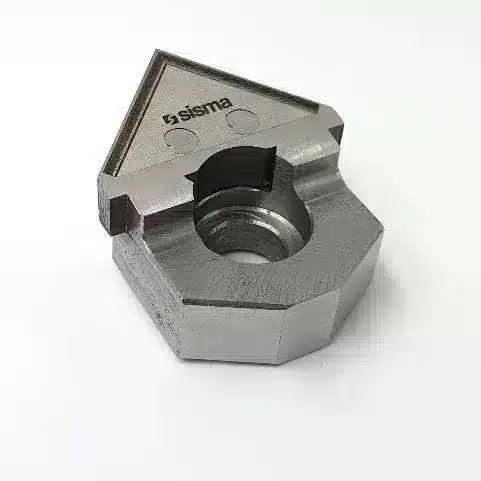

Tra gli innumerevoli utilizzi di un marcatore laser, abbiamo scelto di effettuare una lavorazione di incisione per realizzare scanalature rompitrucciolo su inserti di utensili per tornio.
Più nel dettaglio…
L’inserto viene sistemato su un supporto sferico regolabile con base magnetica, con la superficie da incidere posta in orizzontale.
Grazie al Sistema Coassiale di Visione CVS, nel software Sisma SLC3 viene restituita l’immagine reale e l’esatta posizione dell’inserto.
Sull’immagine reale viene importato e posizionato il progetto dell’incisione, proveniente da un qualsiasi CAD 3D.
Il file del progetto della scanalatura ne definisce sezione, percorso e dimensione.
Il file del progetto della scanalatura ne definisce sezione, percorso e dimensione.
Lo scavo dell’incisione laser avvienne per rimozione di strati successivi di materiale. Il perimetro dei vari strati viene calcolato automaticamente dal software Sisma SLC3.
A seconda del tipo di materiale, si scelgono i parametri di potenza, frequenza e velocità del laser, per ottenere uno scavo di qualità ottimale.
Dati principali:
-
Profondità di incisione: 0,5 mm
-
Laser: Fibra 20 w
-
Macchina: EASY–GO 200F
Tempo realizzazione: 1h 20’
Tempo realizzazione: 40’
