Easy mold

L’incisione laser è un’alternativa ecologica e digitale all’incisione meccanica, all’incisione chimica, alla fresatura e a molti altri processi costosi e di qualità inferiore.

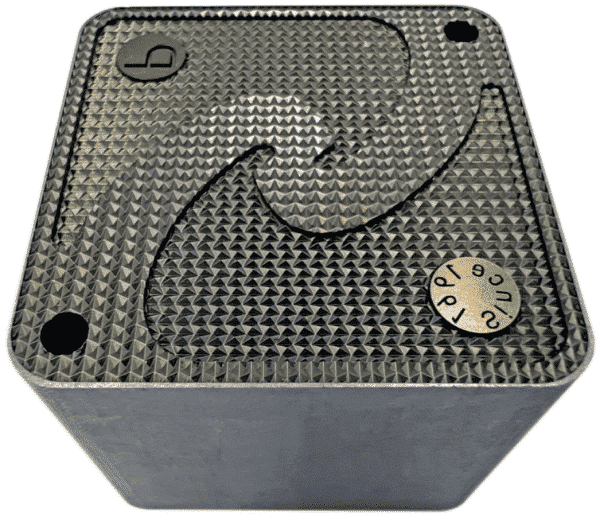

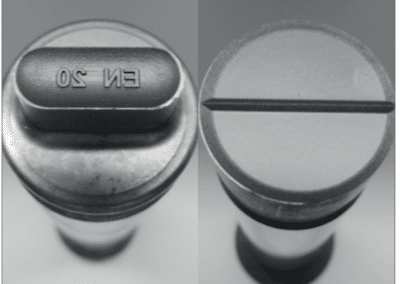

Negli ultimi anni, si è dimostrata un’alternativa valida per l’incisione di stampi, matrici o punzoni poiché soddisfa appieno gli standard di precisione, profondità e qualità in continua crescita.

Sisma, con tutta la competenza ed esperienza acquisita sui processi di marcatura e incisione, presenta l’applicativo software Easy Mold, che semplifica il modo di realizzare incisioni e texture 2D-3D con il laser.

PROCESSO DI INCISIONE

Incisione 2D su superficie 2D
Incisione bidimensionale su superficie piana.
File: SVG.
La profondità dell’incisione è determinata dai parametri impostati dall’operatore.

Incisione 2D su superficie 3D*
Incisione bidimensionale su superficie non planare.
File: SVG su OBJ.
La profondità dell’incisione è determinata dai parametri impostati dall’operatore.

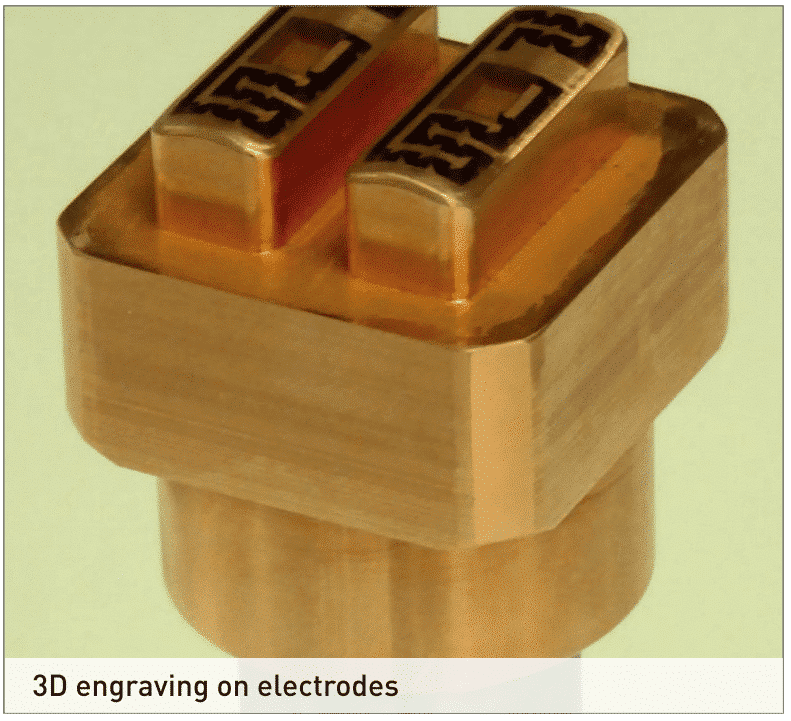

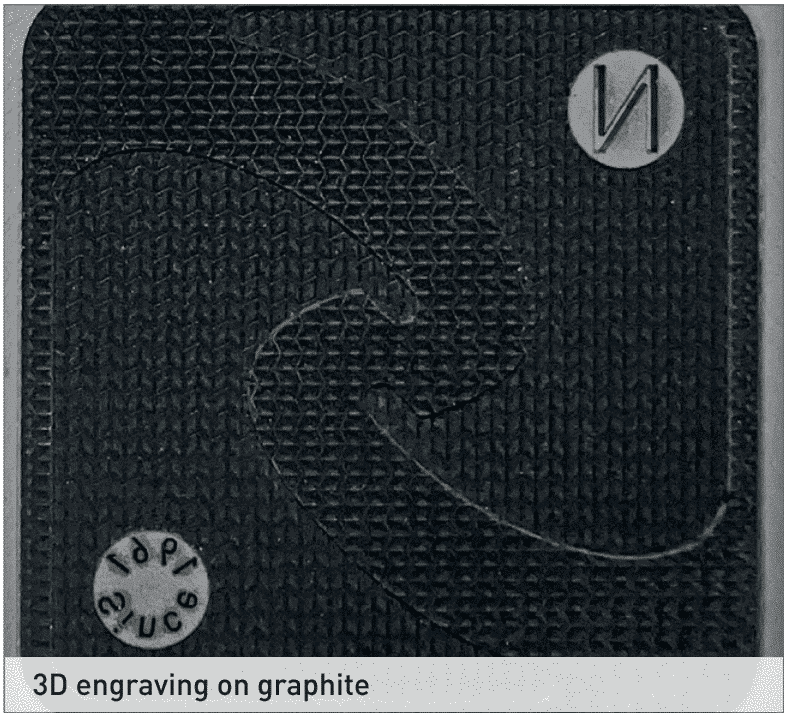

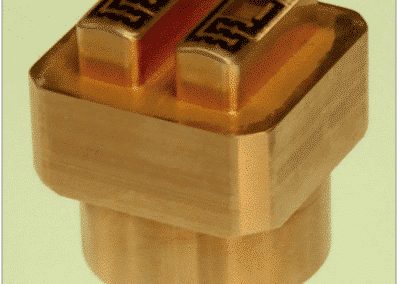

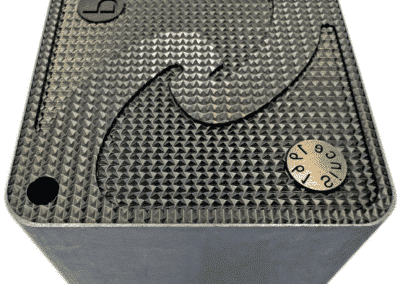

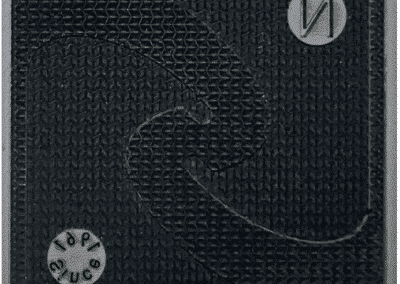

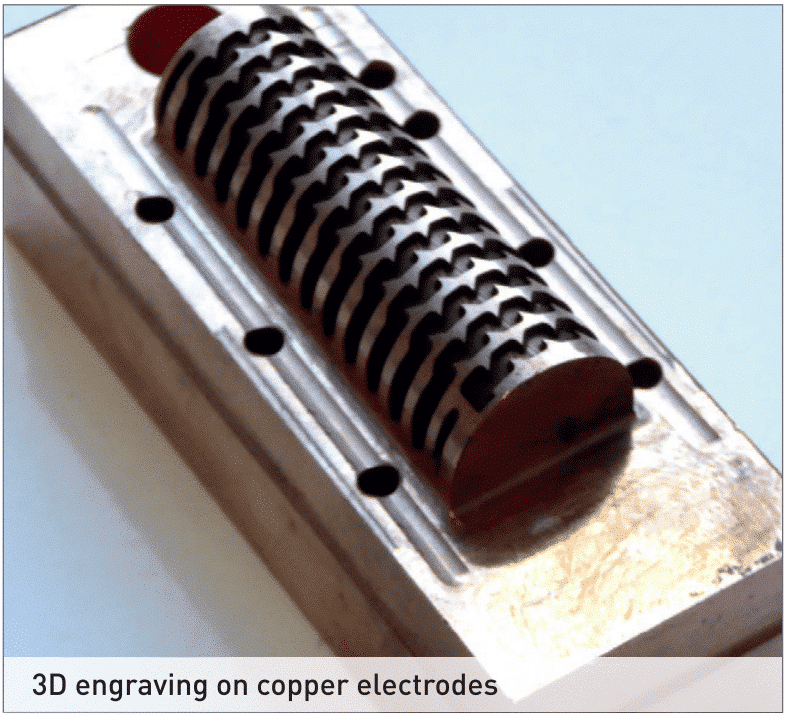

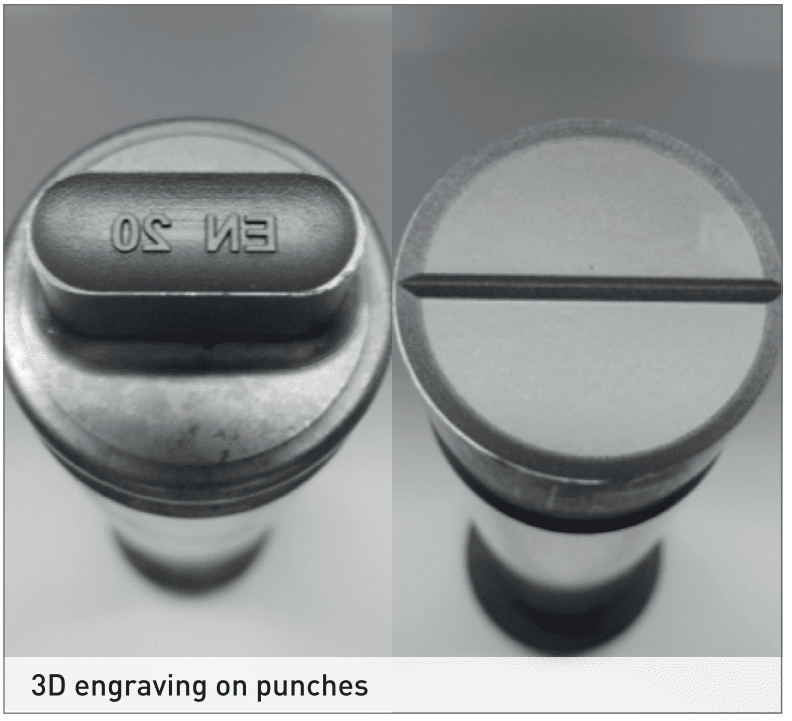

Incisione 3D su superficie 2D
Incisione tridimensionale su una superficie piana.
File di processo: STL.
La profondità dell’incisione è determinata dal file stl.

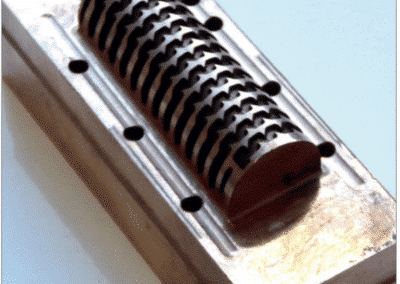

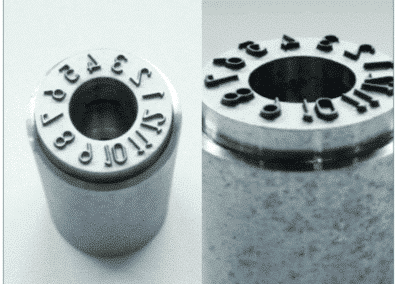

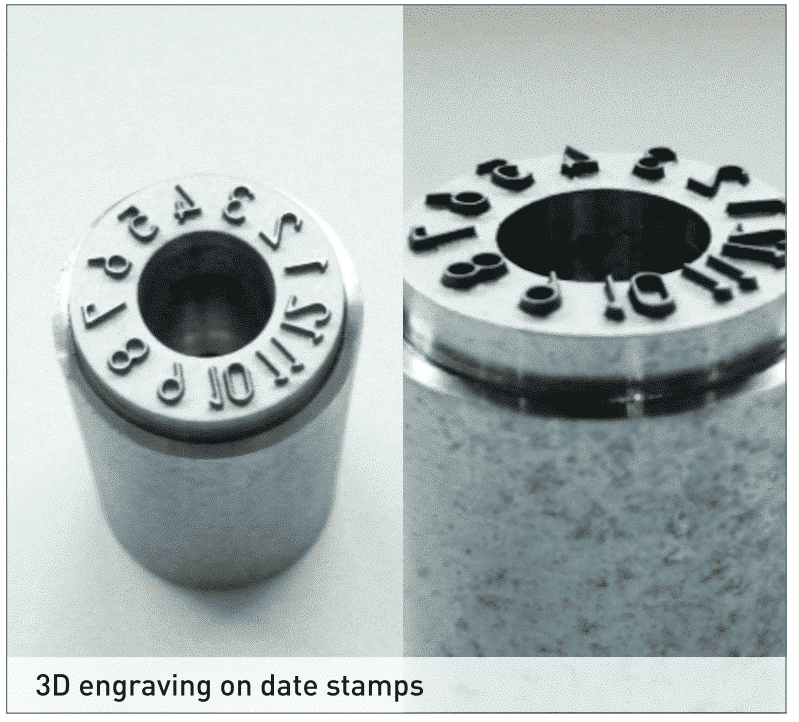

Incisione 3D su superficie 3D
Incisione tridimensionale su una superficie non planare.
File di processo: STL.
La profondità dell’incisione è determinata dal file stl.

*Necessita del Dynamic Focus Shifter

SOFTWARE

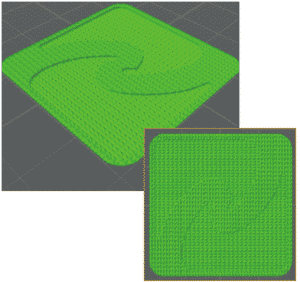

SISMA SLC3 : il modo più semplice per creare le tue incisioni o textures

Il processo di incisione (che si definisce per profondità ≥ 0,1 mm) tiene in
considerazione la quantità di materiale da rimuovere per ogni passata laser.
Una volta che il materiale è stato caratterizzato il sistema calcola in automatico
lo slicing e definisce gli step in Z necessari ad ottenere una perfetta incisione
in termini dimensionali e di finitura. Nel caso di utilizzo di file 3D (.STL) la profondità è già data dal file stesso.

SLC³ permette:
• regolazione e testing facili e veloci;
• slicing del file STL;
• libertà di orientamento delle passate di riempimento
• generazione automatica del numero di layer;
• libertà di gestione delle passate di pulizia.

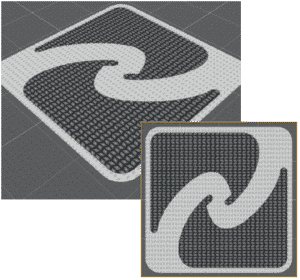

La modalità Texture è una variante in cui lo slicing si produce a partire da un file a scala di grigi; con SLC3 è possibile disegnare un’area di lavoro e riempirla con file png, bmp, jpg e tiff. Il bianco (luminosità= 240) identifica
laser spento, mentre il nero (luminosità = 0) corrisponde invece alla profondità assegnata. Si tratta di un ottimo e facile sistema per incidere loghi, testi o applicare pattern su una superficie. Inoltre è particolarmente indicato per lavorazioni di tipo estetico.

SISTEMA DI VISIONE

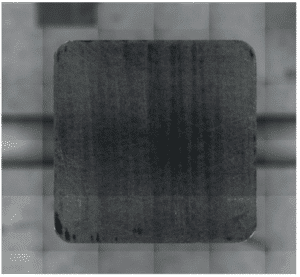

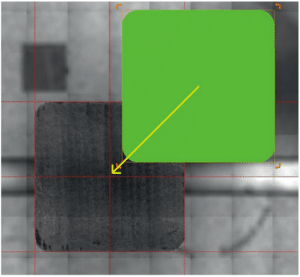

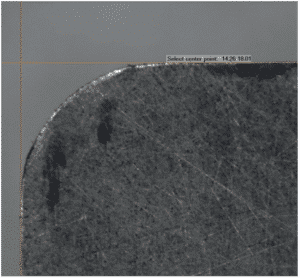

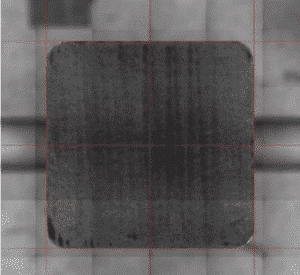

SISMA CVS (Coaxial Vision System): il modo più semplice e preciso di centrare il tuo pezzo. Con il nuovo sistema Linee guida, il centraggio diventa semplice e veloce: dopo aver posizionato i riferimenti X e Y lungo i bordi del pezzo, si ottiene la linea mediana con un semplice click; gli snap nella griglia consentono di posizionare il file esattamente nel punto desiderato.

Il sistema è caratterizzato da:
• funzioni di verifica e riallineamento semplificate (con possibilità di correzione) tra camera e laser (<1 min);
• accuratezza elevata (0,02 mm);
• procedura semplificata per la calibrazione della camera e della mappatura focale automatica (sistema
brevettato).

Vantaggi del sistema CVS:
• Alta precisione e ripetibilità di centratura;
• Possibilità di eliminare dime o attrezzature;
• Possibilità di rilavorazione laser sullo stesso pezzo per ottenere la profondità o la finitura richiesta;
• Live view del pezzo con possibilità del posizionamento file in modo manuale o automatico (pattern matching)

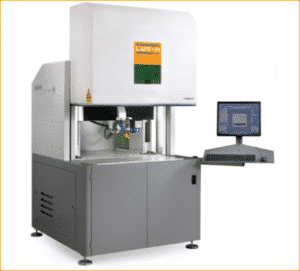

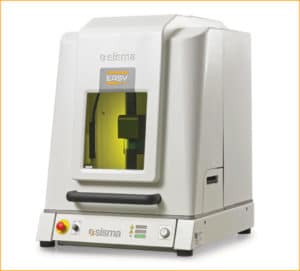

EASY MOLD è disponibile su:
