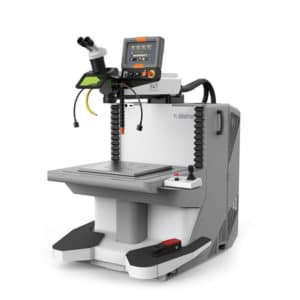

SWT, halbautomatisch Laserschweiß- und Formenreparatursystem.

Ergonomisch
SWT ist sowohl für den längeren als auch für den gelegentlichen Gebrauch geeignet und wird unter besonderer Berücksichtigung technischer und ästhetischer Details hergestellt.

Robust
Langlebige Maschine, die eine gleichmäßige und präzise Bewegung mit hoher Kapazität und erweitertem Achshub garantiert.

Moderne Digitaltechnik
Die optimierte Software vereinfacht den Zugriff auf den Prozess und gewährleistet die Wiederholbarkeit des Ergebnisses. Es ist auch möglich, Schweißrezepte zu laden, Know-how zu speichern sowie Ferndiagnosen und eine Prozess- und Leistungsüberwachung durchzuführen und Remote-Support zu erhalten.

TECHNISCHE DETAILS

Technical data150150F300F450F
Source type YAG (flash lamp)Fiber LaserFiber LaserFiber Laser
Wavelength 1064 nm1070 nm1070 nm1070 nm
Average laser power 100 W150 W300 W450 W
Max peak power9 kW1,5 kW3kW4,5 kW
Max pulse energy 70 J15 J30 J45 J
Pulse duration 0,3 - 25 ms0,3 ms - 10 ms/CW0,3 ms - 10 ms/CW0,3 ms - 10 ms/CW
Laser spot diameter0,3 mm - 2 mm0,1 mm - 2 mm0,1 mm - 2 mm0,1 mm - 2 mm
X-Y axes stroke 300 x 200 mm300 x 200 mm300 x 200 mm300 x 200 mm
Z axis stroke 320 mm320 mm320 mm320 mm
Axes speed 0,1 - 25 mm/s0,1 - 25 mm/s0,1 - 25 mm/s0,1 0,1 - 25 mm/s
Max load weight 120 kg120 kg120 kg120 kg
Max piece size400 x 400 x h 320 mm400 x 400 x h 320 mm400 x 400 x h 320 mm400 x 400 x h 320 mm
Dimensions 850 x 1200 x h1500 mm850 x 1200 x h1500 mm850 x 1200 x h1500 mm850 x 1200 x h1500 mm
Weight560 kg (cl. 4)560 kg (cl. 1)560 kg (cl. 4)560 kg (cl. 1)560 kg (cl. 4)560 kg (cl. 1)560 kg (cl. 4)560 kg (cl. 1)
Power supply380V 3ph 3,5 kW230V 1ph W230V 1ph 2,2 kW230V 1ph 2,8 kW

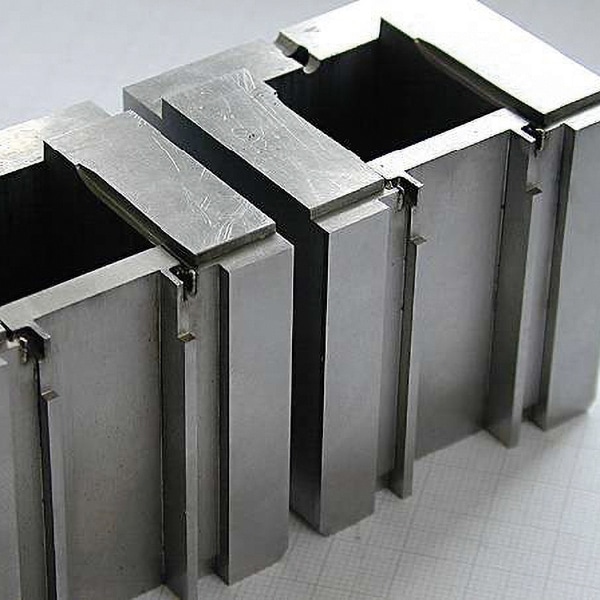

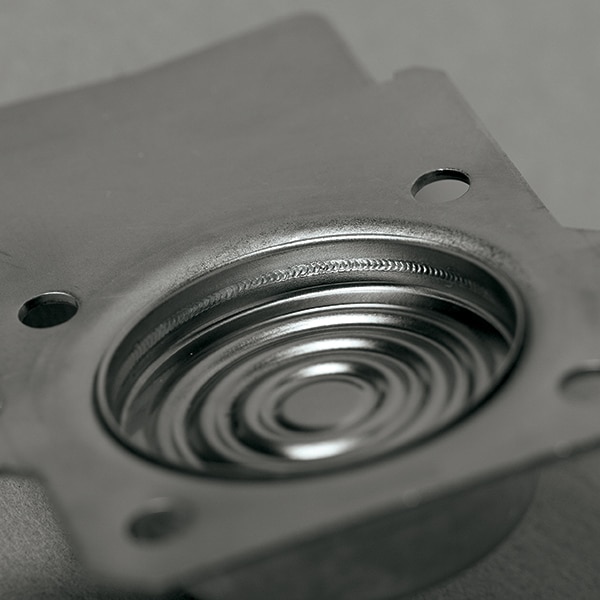

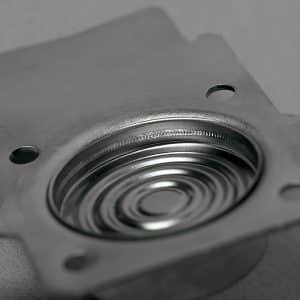

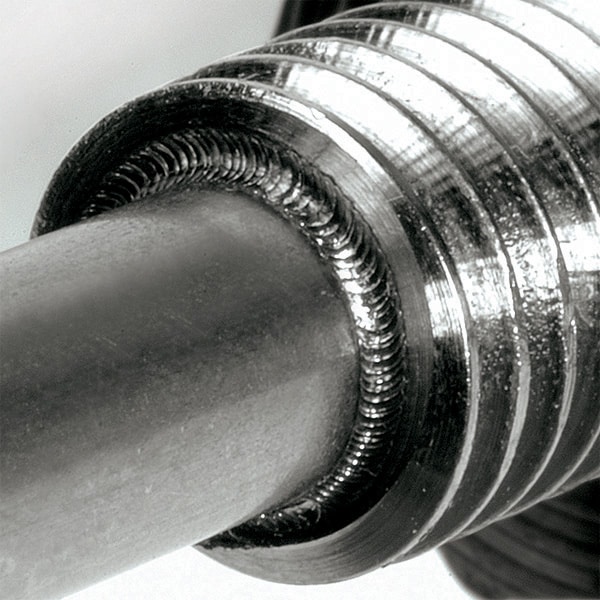

Anwendungen SWT
