SWS, automatische CNC-Laserschweißstation mit 3 oder 4 Achsen.

Solide und genau
Das Achsbewegungssystem garantiert dank der soliden Struktur und der verwendeten Materialien eine hohe Präzision.

Stabil
Die Laserquelle wurde entwickelt, um sowohl bei niedriger als auch bei hoher Leistung eine hohe Betriebsstabilität zu gewährleisten.

Intuitiv
Die Maschine ist mit einem PC mit 21-Zoll-Bildschirm und einer dedizierten SISMA-Benutzeroberfläche ausgestattet.”

TECHNISCHE DETAILS

ModelSWS 25-80SWS 150-300SWS 150F-450FSWS 1000F
Source typeNd:YAG (flash lamp)Nd:YAG (flash lamp)Fiber laserFiber laser
Wavelength1064 nm1064 nm1070 nm1070 nm
Average laser power25 - 80 W150 - 300 WUp to 450 W1000 W
Max peak powerUp to 7,5 kW10,5 - 12 kWUp to 4,5 KW1000 W
Max pulse energyUp to 70 J75J - 150JUp to 45 J-
Pulse duration0,3 ms - 25 ms0,3 ms - 25 ms0,2 ms - 10 ms CWCW
X axis stroke520 mm520 mm520 mm520 mm
Y axis stroke400 mm400 mm400 mm400 mm
Z axis stroke400 mm400 mm400 mm400 mm
Axes precision± 60 μm± 60 μm± 60 μm± 60 μm
Axes repeatability± 30 μm± 30 μm± 30 μm± 30 μm
Dimensions (laser source excluded)120 x 135 x h 200 cm120 x 135 x h 200 cm120 x 135 x h 200 cm120 x 135 x h 200 cm
Weight (laser source excluded)450 kg450 kg450 kg450 kg
Power supply1ph 230 V ± 10%50/60 Hz3 ph 380 V ± 10%50/60 Hz1ph 230 V ± 10%50/60 Hz1ph 230 V ± 10%50/60 Hz

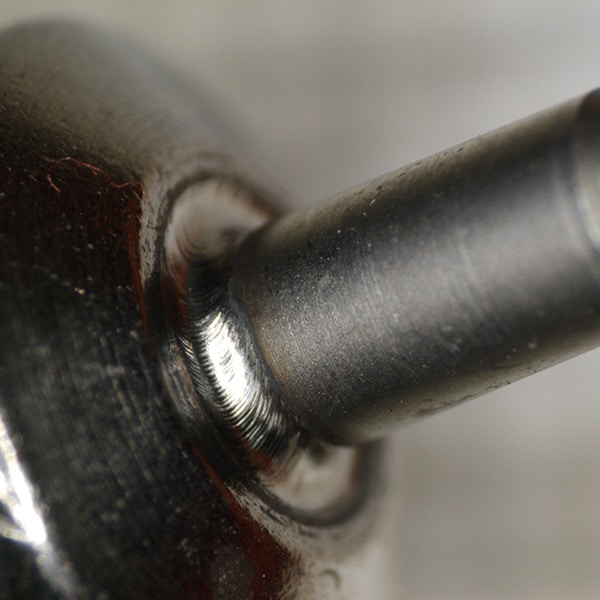

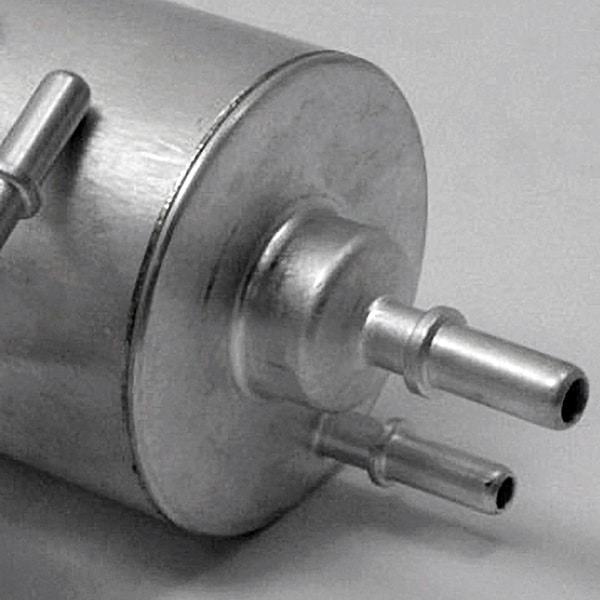

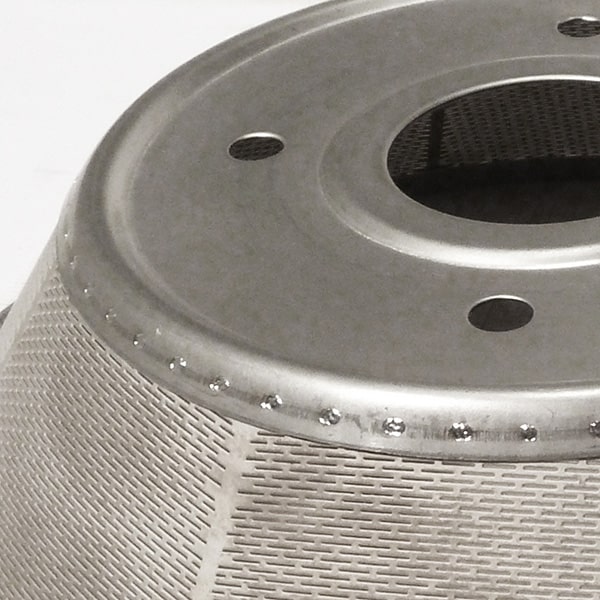

Anwendungen SWS
